振動篩篩分機完整的使用說明書

發布時間：2019-12-04 11:20:19 作者：大漢機械瀏覽次數：次

　　振動篩分機是一款圓形篩分設備，其別稱有：圓形振動篩，三次元振動篩，旋振篩，過濾篩等；按材質分為：碳鋼振動篩分機和不銹鋼振動篩分機兩種；按層數分為：單層振動篩分機和多層振動篩分機兩種；按進料方式和出料方式又分為：加緣式和閘門型兩種。三次元振動篩變換樣式眾多，可以根據客戶的實際需求，我公司可量身定做。

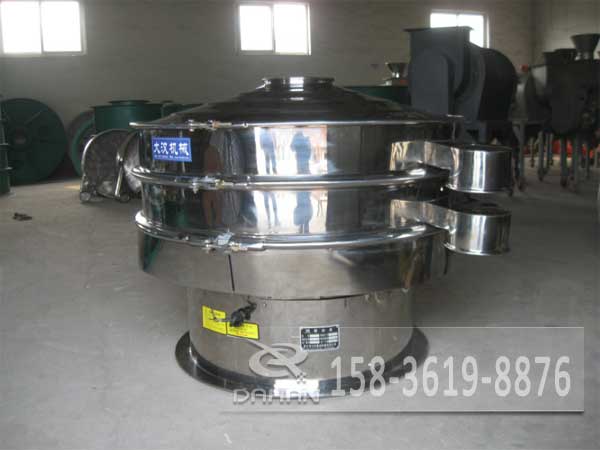

振動篩分機

　　一、振動篩分機工作原理：

　　振動篩分機是一種高精度細粉篩分機械，其噪音低、效率高，快速換網只需3-5分鐘，全封閉結構，適用于粒、粉、粘液等物料的篩分過濾。振動篩分機是由直立式振動電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪?、傾斜的三次元運動，再把這個運動傳遞給篩面。調節電機上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。

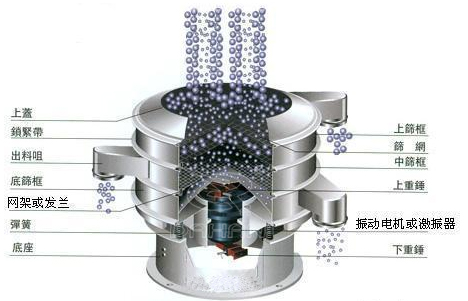

　　二、振動篩分機結構圖：

振動篩分機工作原理圖

　　三、振動篩分機產品特點:

　　1、體積小、重量輕、移動方便、出料口方向可任意調整，粗、細料自動排出，可自動化或人工作業。

　　2、篩分精度高、效率高，粉、粒、粘液類均可使用。

　　3、篩網不阻塞、粉末不飛揚、篩分細可達500目（28微米）過濾細可達5微米。

　　4、獨特網架設計（子母式）、篩網使用長久、換網方便、僅需3―5分鐘、操作簡單、清洗方便。

　　5、無機械動作、保養簡易、可單層或多層使用、與物料接觸部位為用不銹鋼制作（醫藥用除外）。

　　四、振動篩分機適用目的：

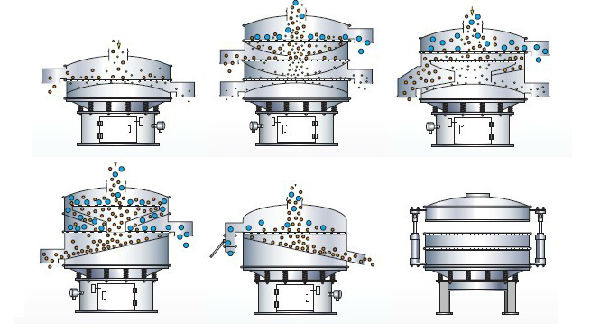

振動篩分機工作原理圖

　　1、分級：用DH系列三次元振動篩分•旋振篩一臺即可連續的對產品實行分離篩選，多層使用一次可分離篩選出六組不同粒徑的產品且不會出現顆粒大小比例不一致的現象，多適用于干物料的篩分。

　　2、去液體：本設備單層、多層使用，可十分有效地處理固體、液體的混合物料?？焖賹崿F(xiàn)固液分離，并篩選過濾出不同的目的物料。

　　3、去雜質：本設備可對大量物料，除去大小不同的小部分物料，進行快速分離。

　　五、振動篩分機主要適用行業:

　　化工行業：樹脂、涂料、化妝品、油漆、中藥粉、醫藥、塑料、橡膠等。

　　食品行業：糖粉、淀粉、味精、食鹽、米粉、奶粉、蛋粉、醬油、果汁及各種添加劑等。

　　磨料、玻璃、陶瓷行業：硅砂、氧化鋁、研磨粉、玻璃粉、陶土漿料、釉料等。

　　金屬、冶金礦業：鋁粉、鉛粉、銅粉、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、氧化鋁、石英砂等。

　　公害處理：廢油、廢水、染整廢水、助劑、活性碳特點。

　　其他：炭黑、輕鈣、添加劑、珍珠粉等。

　　六、振動篩分機標準機型技術參數：

型號	DH-600	DH-800	DH-1000	DH-1200	DH-1500	DH-1800	DH-2000
直徑mm	Φ600	Φ800	Φ1000	Φ1200	Φ1500	Φ1800	Φ2000
篩網面積m	0.24	0.45	0.67	1.0	1.6	2.43	3.01
篩網規格（目）	2-500
進料粒度mm	<Φ10	<Φ15	<Φ20	<Φ30
振次rpm	1500	1500	1500	1500	1500	1500	1500
有效篩面直mm	Φ560	Φ760	Φ930	Φ1130	Φ1430	Φ1760	Φ1960
層數	1-5
功率Kw	0.25	0.55	0.75	1.1	1.5	2.2	3

　　七、振動篩分機多層外形尺寸規格表：

型號

功率(KW)

篩機直徑

體積

網層數

DH-400-1S, 2S,3S

0.18KW

350mm

580×580×560

580×580×670

580×580×780

DH-600-1S, 2S,3S

0.25KW

560mm

800×800×750

800×800×890

800×800×1030

DH-800-1S, 2S,3S

0.55KW

760mm

900×900×750

900×900×890

900×900×1030

DH-1000-1S, 2S,3S

0.75KW

930mm

1160×1160×810

1160×1160×950

1160×1160×1090

DH-1200-1S, 2S,3S

1.1KW

1130mm

1360×1360×885

1360×1360×1050

1360×1360×1275

DH-1500-1S, 2S,3S

1.5KW

1430mm

1850×1850×990

1850×1850×1185

1850×1850×1380

DH-1800-1S, 2S,3S

2.2KW

1760mm

2200×2200×1050

2200×2200×1250

2200×2200×1450

　　八、振動篩分機標準尺寸圖：

型號	A	B	C	D	E	F	G	H	I
DH-400-1S	472	372	150	400	110	60	300	550	270
DH-400-2S	472	372	150	400	110	60	300	660
DH-400-3S	472	372	150	400	110	60	300	770
DH-600-1S	560	460	200	600	120	80	380	730	340
DH-600-2S	560	460	200	600	120	80	380	865
DH-600-3S	560	460	200	600	120	80	380	1000
DH-800-1S	680	580	200	800	130	90	550	730	340
DH-800-2S	680	580	200	800	130	90	550	865
DH-800-3S	680	580	200	800	130	90	550	1000
DH-1000-1S	800	700	250	970	150	100	650	790	400
DH-1000-2S	800	700	250	970	150	100	650	925
DH-1000-3S	800	700	250	970	150	100	650	1060
DH-1200-1S	980	860	250	1170	180	110	760	860	450
DH-1200-2S	980	860	250	1170	180	110	760	1025
DH-1200-3S	980	860	250	1170	180	110	760	1190
DH-1500-1S	1200	1060	250	1470	200	120	950	985	480
DH-1500-2S	1200	1060	250	1470	200	120	950	1180
DH-1500-3S	1200	1060	250	1470	200	120	950	1370
DH-1800-1S	1500	1360	350	1770	220	130	1110	1030	520
DH-1800-2S	1500	1360	350	1770	220	130	1110	1220
DH-1800-3S	1500	1360	350	1770	220	130	1110	1410

　　九、振動篩分機使用要求：

　　1、必須均勻給料；給料量以滿足設備處理量為準，一次投料過多，阻礙物料在篩面上的正常運動，不但易使篩網疲勞變松，而且會大大降低物料處理量。一次性給予大量物料，會使本身處于不平衡運轉的電機負荷驟然增加，而造成電機損壞、減低電機的壽命。如給料量達不到設備的處理能力，即浪費能源，又降低了產量。

　　2、有強大沖擊力的給料方式，必須加裝緩沖料斗，物料直接沖擊網面，不但消耗振動源所產生的激振力，更易造成網面破損及篩網疲勞，而影響產量及篩分過濾的質量。

　　十、振動篩分機安裝調整說明：

　　1、機械安裝

　　當本機被安放特定位置后，視使用者需要是否把機械固定，但注意機械必須處在水平位置，否則，會影響本機的運轉。機械的電源線必須要與保護電機裝置的開關相連接。

　　2、運轉前檢查

　?、贆C身是否處在水平狀態。②機座是否固定妥當。③細網是否鋪平。④機身框架的束環螺絲是否鎖緊。⑤進料管與篩網間的距離是否足夠。⑥機身是否接觸到其他物品。

　　3、如果第二項所示的各款都沒有問題，則可以把少許需要篩分或過濾的物料倒入篩網中心位置，視物料的流動方向、角度、速度及處理量等加以調整機械。
